PLACAS DE CONCRETO PARA PISOS

Definição
São peças esbeltas pré-fabricadas de concreto, para revestimento da superfície de pavimentos, conciliando a cobertura de uma área maior com uma espessura menor, dimensionadas de acordo com a necessidade do projeto, com o objetivo de reduzir o peso do revestimento e melhorar o aspecto visual. A relação entre a maior dimensão da superfície da placa e a sua espessura é sempre maior do que 4.



Propriedades

  • Versatilidade de formatos e medidas
  • Multiplicidade de acabamentos superficiais
  • Capacidade de vencer vãos (piso elevado)
  • Paginação com menos juntas

Tipos

  • Tecnologia : Concreto e Microconcreto de Alto Desempenho
  • Produção : Moldadas em Fôrma e Vibroprensadas
  • Execução : Assentadas Aderidas, Assentadas Não Aderidas (removíveis) e Elevadas
  • Função : Impermeáveis, Permeáveis e Sinalizadoras
  • Uso : Internas e Externas

Caracteristicas Técnicas

  • ESPESSURAS : variam , dependendo da finalidade : 1 a 3 cm para AssentadasAderidas, a partir de 3 cm para não aderidas, 3 a 4 cm para Elevadas e a partir de 6 cm para Permeáveis
  • DIMENSÕES SUPERFICIAIS : as medidas mais usuais para as Assentadas são 40x40 cm, 50x50 cm, 60x60 cm, 80x80 cm, 100x100 cm, 120x120 cm, 140x140 cm e medidas retangulares diversas e 60x60 cm para as Elevadas.
  • RESISTÊNCIA à COMPRESSÃO : ≥ 35 MPa para Assentadas e Elevadas
    ≥ 20 MPa para Permeáveis
  • RESISTÊNCIA à TRAÇÃO na FLEXÃO : ≥ 2 MPa para Assentadas
    o ≥ 4,5 MPa para Elevadas
    o ≥ 2 MPa para Permeáveis
  • ABSORÇÃO: ≤ 3 % nas placas impermeáveis
  • COEFICIENTE de ATRITO DINÂMICO (superfície molhada): ≥0,65
  • COEFICIENTE de PERMEABILIDADE : ≥ 3,5 mm/s nas Placas Permeáveis
  • ARMADURA : tela de aço com # ≤ 10 cm, protegida química– ou mecanicamente (pintura), opcional nas Placas
  • Assentadas não Aderidas moldadas em fôrma e mandatória nas placas para Piso Elevado

Normas Técnicas

  • ABNT NBR 15805/2015 para Pisos Elevados.
  • ABNT NBR 16416/2015 para Placas Permeáveis
  • Em elaboração no CB 18 para os demais tipo

Uso Externo:

Calçadas e Acessos

Passeios

Praças

Piso Elevado

Uso Interno:

Qualquer Ambiente de Piso Frio

Piso Elevado

Atributos Estáticos

PAGINAÇÃO: as alternativas de formatos e cores disponíveis no mercado oferecem uma variada gama de soluções de paginação, com elevado teor estético. Some-se a isso o posicionamento das peças entre si (junta corrida, junta desencontrada ou amarração)

previous arrow
next arrow
ArrowArrow
Slider

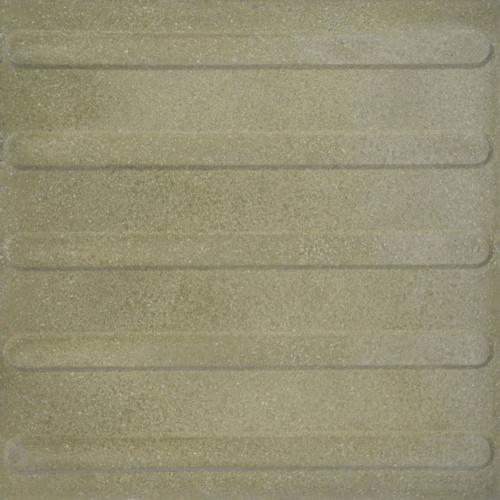

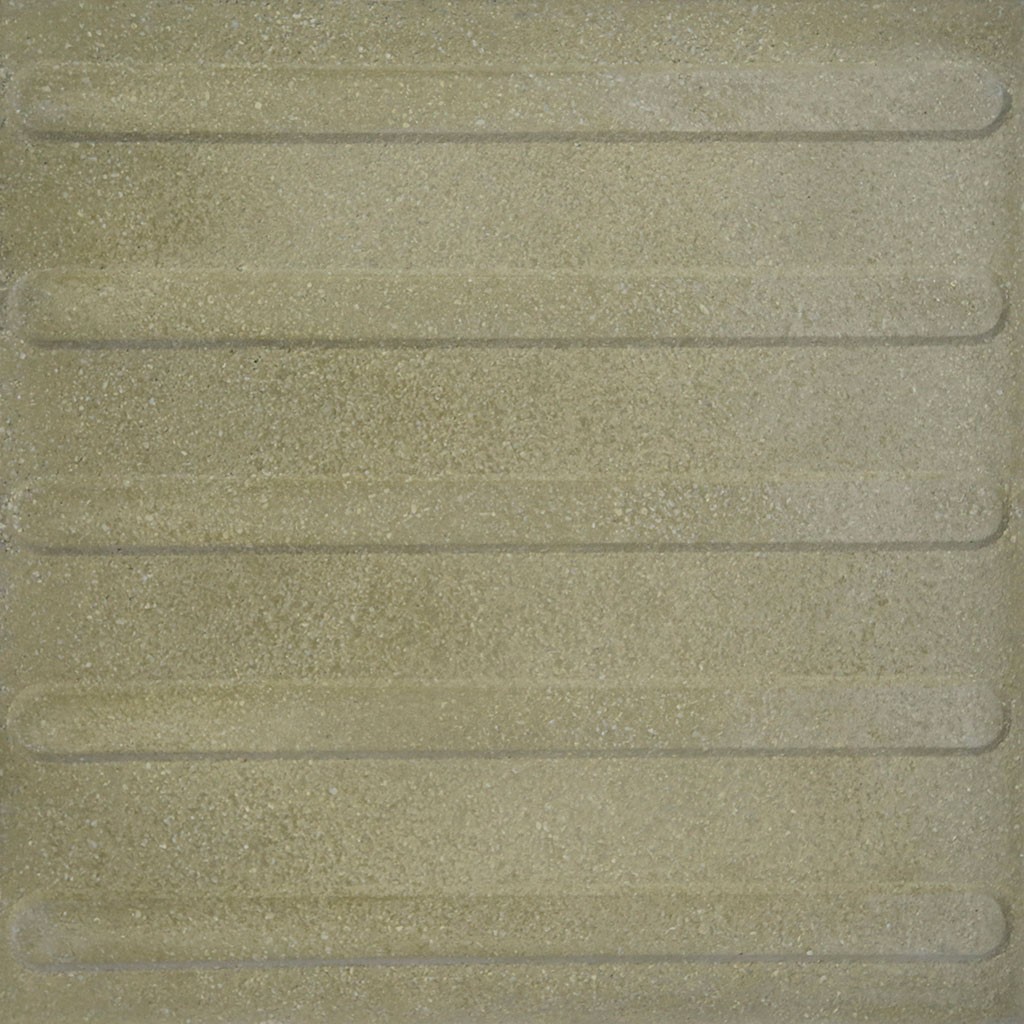

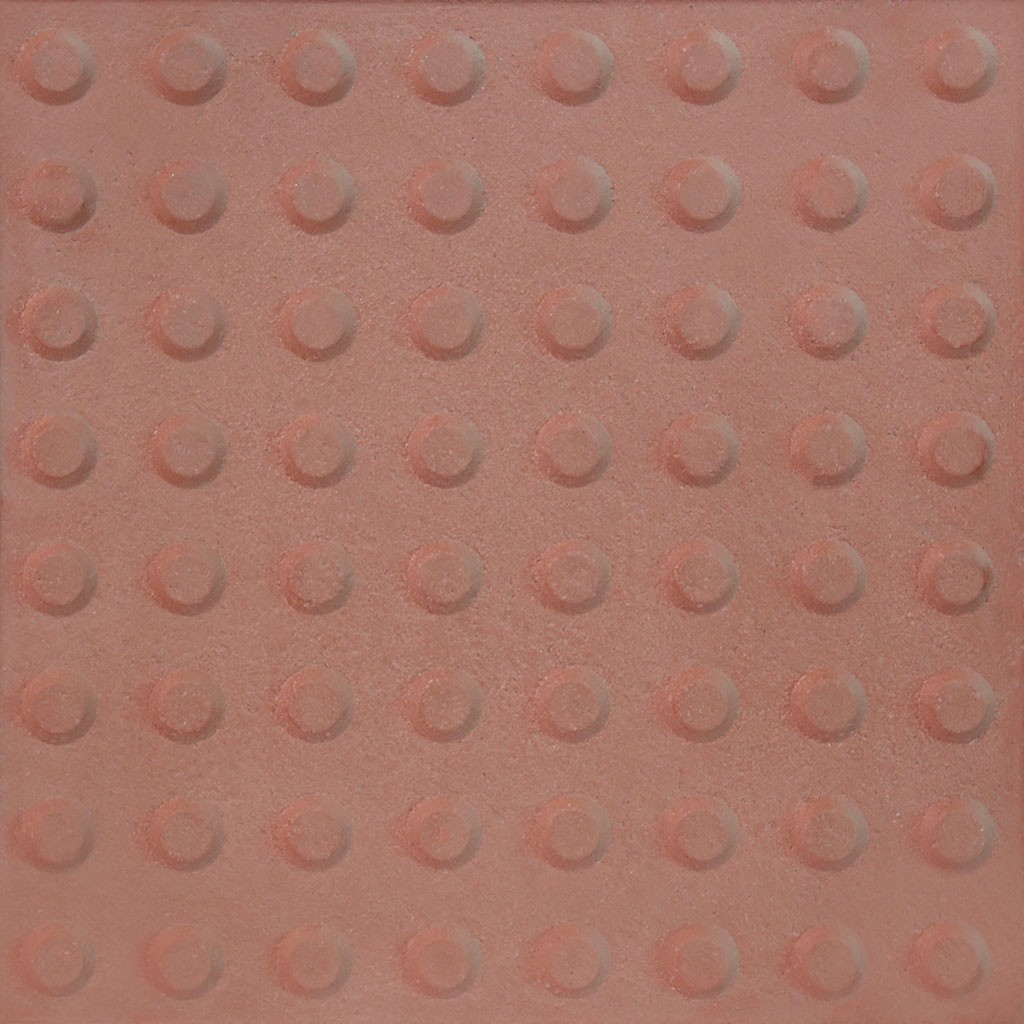

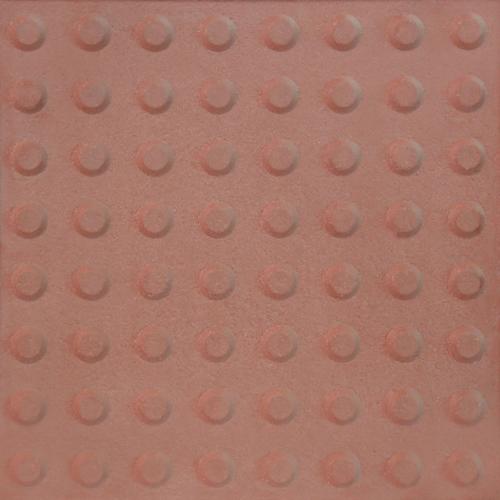

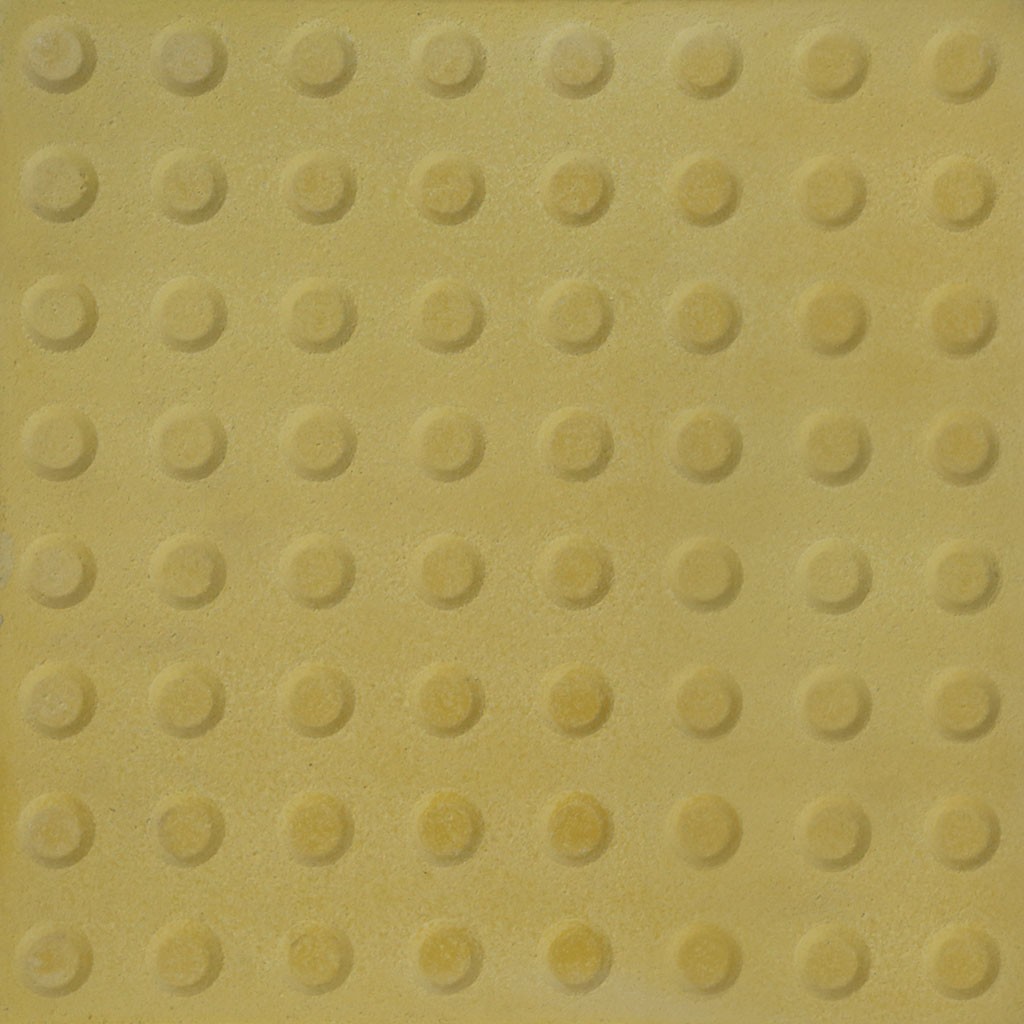

TEXTURA: os fabricantes dominam o emprego de diversos tipos de agregado, inclusive material reciclado (concreto, vidro, cerâmica. Metais), bem como o tratamento superficial, de modo a deixá-los aparentes. O projetista também pode especificar a aspereza da superfície (resistência ao escorregamemto). E a superfície pode ter diferentes motivos, moldados com relevo, caso das peças de sinalização podotátil ou imitação de outros materiais (madeira, por exemplo).



BORDAS: podem ser retas, bissetadas (chanfradas) ou boleadas (peito de pombo). Também podem ser trabalhadas como a pedra natural.

JUNTAS: limitam-se ao máximo de 6 mm, com mínimo de 3mm. O rejuntamento é sempre recomendável para evitar infiltração de água e/ou sujeira. As argamassas de rejuntamento devem ser do tipo II (ABNT NBR 14992), podendo ser ou não pigmentadas.

Produção
A fabricação de placas pré-fabricadas de concreto em fôrmas se faz em grandes instalações industrias cobertas, com temperatura e umidade controladas. As fôrmas metálicas envolvem complexa engenharia de aço, soldagem e revestimento especiais. As etapas do processo passam por progressivo processo de mecanização. Os laboratórios das fábricas controlam continuamente a resistência e a homogeneidade dos traços dos concretos e o atendimento às exigências de desempenho das placas, através de ensaios prescritos nas respectivas Normas Técnicas.

Formas de utilização

ASSENTADAS ADERIDAS, sobre base rígida (laje, contrapiso) podem ter espessura menos (1 a 3 cm), dispensar a armadura e ser assentadas com argamassa flexível. A impermeabilização da base e o rejuntamento são ecomendados, pois a maioria das patologias decorre de infiltração de água.

ASSENTADAS NÃO ADERIDAS (removíveis) sobre base flexível (areia, pedrisco, “farofa”) devem ter espessura maior (2 a 3 cm) e se preferencialmente armadas. As placas vibroprensadas não tem armadura. As juntas podem ser preenchidas com material solto ( areia, pedrisco)

PISO ELEVADO: sistema construtivo, no qual as placas de concreto - sempre armadas - se apoiam nos cantos sobre pedestais reguláveis. Deve atender na integra às exigências da ABNT NBR 15805/2015. É fundamental que o sistema esteja travado nas muretas de apoio.

São especialmente indicadas quando se deseja ter acesso constante às instalações sob o piso. Proporcionam conforto termo-acústico, facilidade de manutenção da impermeabilização e/ou ralos e valorizam o paisagismo.

PERMEÁVEIS: a placa de concreto permeável é o revestimento de um sistema de pavimento drenaste, que deve ser projetado conforme as exigências da ABNT NBR 164416/2015. Pelo fato de terem vazios, em geral as placas de concreto permeáveis necessitam de espessuras superiores (acima de 6 cm para atender às exigências de desempenho ( resistência e permeabilidade) na NBR 16416/2015.

Execução

As Associadas da ABRASPLAC se envolvem com o detalhamento do projeto e com a execução da obra, pra garantir que o resultado corresponda a expectativa do cliente, sobretudo no tocante às interferências. O rejuntamento, se for o caso, deve seguir a orientação do fabricante.

Manutenção

As placas de concreto para piso, tanto para uso interno como para uso externo, podem ser fornecidas com proteção superficial para evitar o sumamente típico de final de obra (argamassas, pintura, jardinagem). O fabricante também pode aplicar selante protetor para uso interno ou externo, conforme o caso. A limpeza periódica é recomendada, mas exclusivamente com uso de água sob pressão (WAP), sabão (detergente alcalino) e escovamento. A aplicação de ácidos limpadores NÃO é recomendada. Consulte o fabricante em caso de remoção de sujeiras específicas (ferrugem, chiclete)

As placas removíveis (Assentadas não Aderidas e Elevadas) oferecem a vantagem de acesso fácil a instalações abaixo delas, de forma não destrutiva, com ferramentas especificamente desenvolvidas para esse fim.

Disponibilidade

FABRICANTE Vibroprensada 40x40 Moldada em Forma Drenante Podotátil Fulgê Lixada Madeira Piso Elevado
CASTELATTO X X X X X
CONCRESTEEL X X X X X
STAMP X X X X X X
SEGATO X X X X X X X
TECNOGRAN X X X X X
BRASTON X X X X X



OBRAS
As Associadas da ABRASPLAC participaram de diversas obras emblemáticas.

Inovação

Seguindo as tendências do primeiro mundo, as Associadas da ABRASPLAC investem no desenvolvimento de novos formatos, técnicas de produção, capacidade, redutoras de poluição (reação fotocatalítica).
